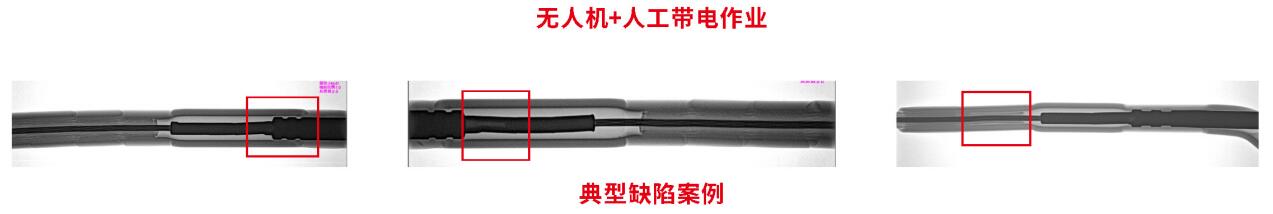

為解決常規X光探傷檢測中,存在的“停電難”,“檢測周期長”、“檢測效率低”、“危險系數高”等問題,我單位基于輸電巡檢無人機的經驗,開發了一種無人機帶電X射線檢測作業模式,在國網公司成功進行了35kV、110KV、220KV的單回路單分裂、雙回路雙分裂典型輸電線路的試點檢測,500kV單回路4分裂人工無人機結合等電位作業過程安全,取得了良好的應用效果。

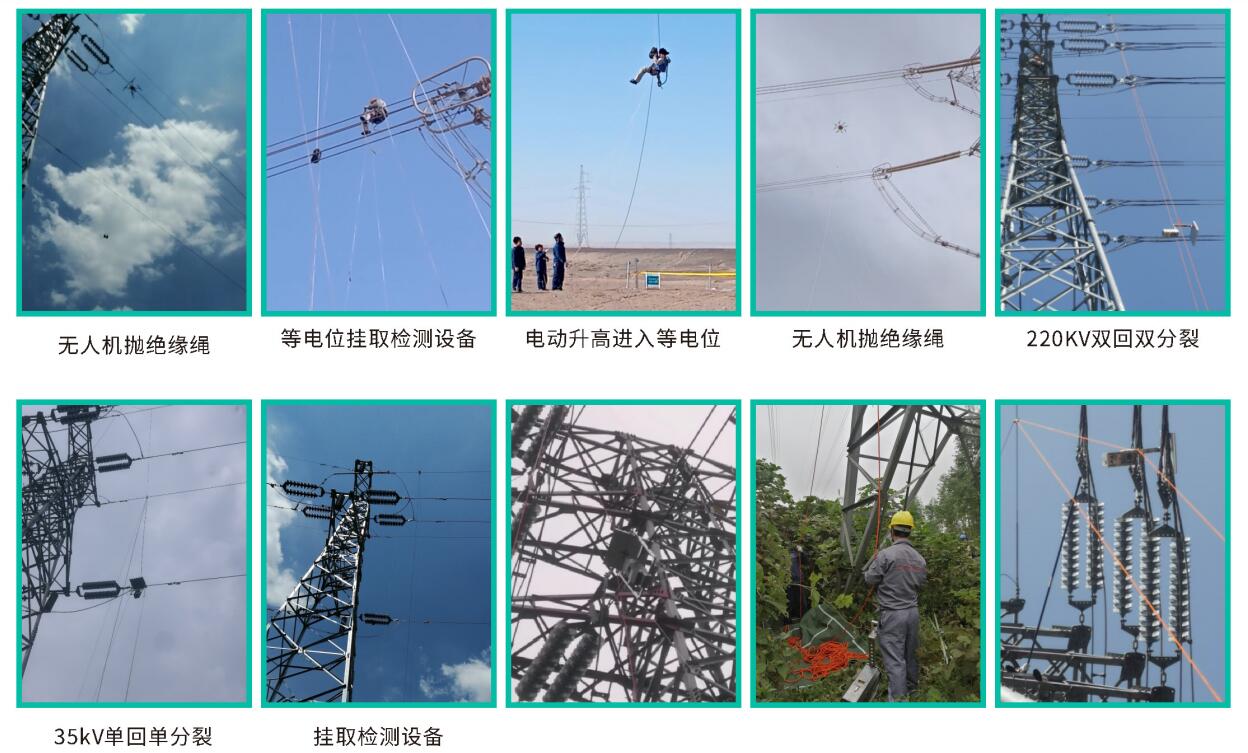

人工登塔帶電作業

除因天氣變化,整天下雨或者刮風導緻預定帶電作業計劃推遲或者延遲外。人工帶電檢測作業并無其他缺點,

不停電、登高人員不出線、不用挂取接地線、檢測作業效率高等優點非常顯著。

500kV及以上特高壓線路,通常塔高50米以上,4、6、8分裂結構形式，耐張絕緣子長度超過6米。我單位采用一種

人機結合的等電位帶電作業方式,可以極大留存作業人員體力,提高作業安全性和效率。

無人機帶電作業

我單位開發了-種工裝，實現等電位保護電子設備、輕松翻越導線不卡線、設備在導線位置自

動平衡保持垂直成像等多項功能,徹底解決了無人機作業的挂取檢測設備難題。

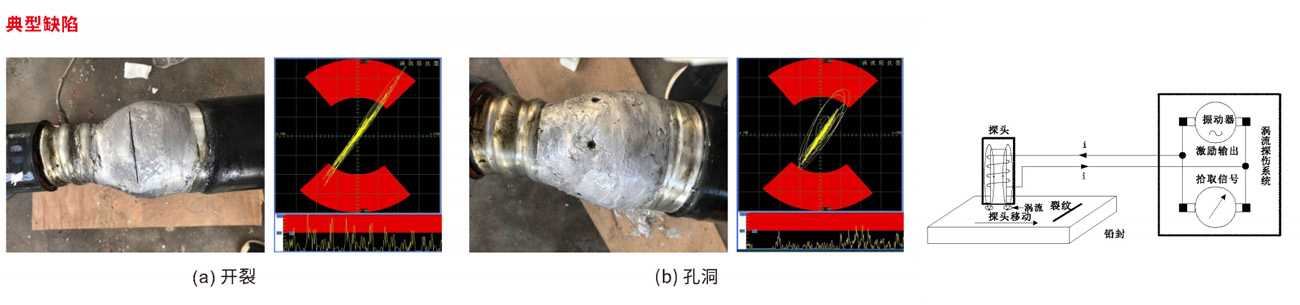

高壓電纜鉛封附件制作完成後無法直接檢測鉛封施工質量,運行過程中也無法檢測鉛封的狀态，鉛封缺陷檢測成為了困擾高壓電纜安全運行的一大難題。國內110kV及以上高壓電纜已多次發生因鉛封開裂導緻的故障，嚴重影響了電力負荷的安全、穩定傳輸。渦流檢測技術可以在帶電狀态下,對電纜鉛封的開裂、減薄、穿孔、脫鉛具有良好的檢出效果。

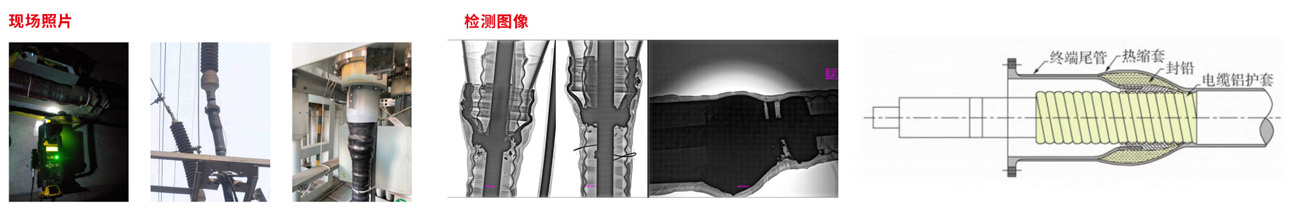

目前，對于高壓電纜鉛封狀态檢測技術的研究甚少,附件制作完成後無法直接檢測鉛封施工質量,運行過程中也無法檢測鉛封的狀态，鉛封缺陷檢測成為了困擾高壓電纜安全運行的一大難題。高壓電纜曾多次發生因鉛封開裂導緻的故障，嚴重影響了電力負荷的安全、穩定傳輸。通過射線成像進行電纜接頭帶電檢測,可以快速排查出鉛封開裂、穿孔、脫鉛等缺陷。

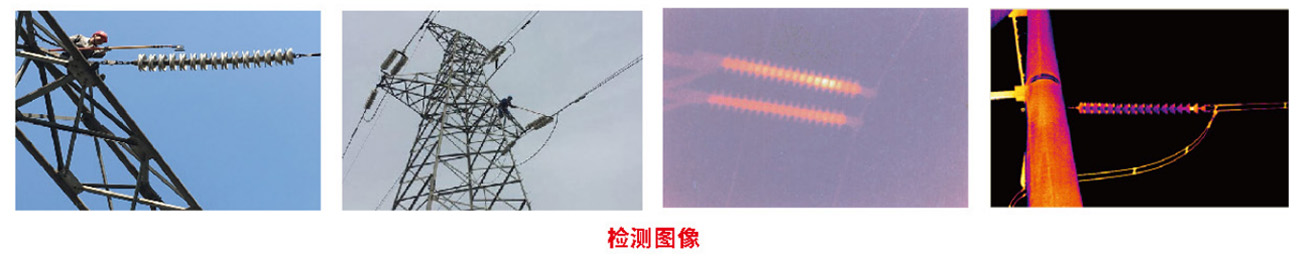

絕緣子串中如果每片絕緣子都是良好的，則在運行中每片，上都有一定的電壓分布。如果某片絕緣子因劣化而降低或喪失絕緣,則在該片，上的電壓分布值就會降低或呈零值。一旦出現零值現象,說明絕緣子已擊穿,電阻值為零,無法再起到絕緣作用，會嚴重影響電力安全運行。絕緣子零值帶電檢測主要有兩種方式:1是使用絕緣子電阻測試儀和絕緣子分布電壓測試儀設備,通過絕緣杆輔助接觸式測量;2是紅外熱成像測量,可帶電狀态完成零值檢測,檢測便捷、高效。

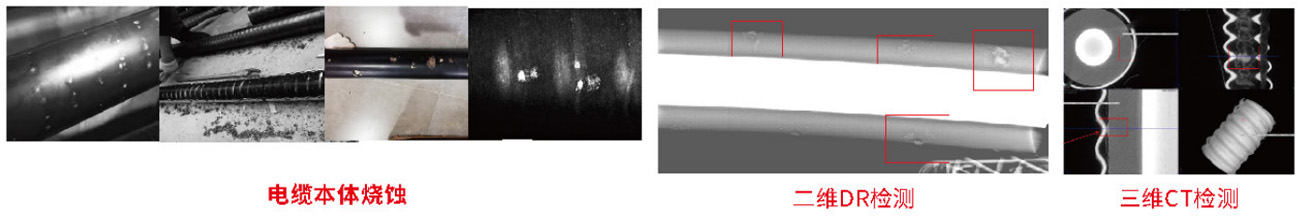

電纜本體和電纜接頭如存在毛刺、雜質、氣孔、施工偏差等缺陷隐患，容易造成電纜局放，嚴重的會發生擊穿，甚至爆炸，帶來較大的經濟損失和安全風險。目前，主要的事故集中在電纜終端和電纜接頭。電纜本體的阻水緩沖層燒蝕缺陷及故障率也呈現上升發展趨勢。應是緩沖層材料與鋁護套接觸産生化學腐蝕或電化學腐蝕、形成了氧化鋁類物質，變現為緩沖層結構“燒蝕”和“白斑”現象。我公司開發了二維DR和三維CT檢測技術可以有效識别該類缺陷。
