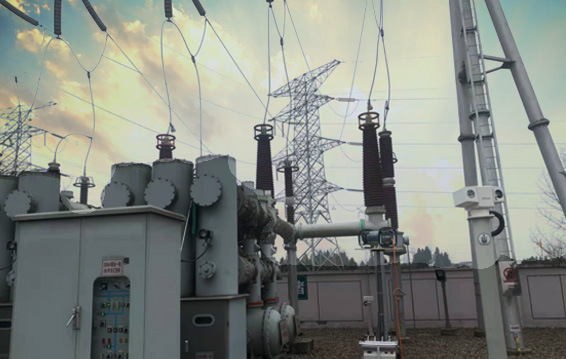

電力設備內部任何機械性故障與缺陷的存在，都可能影響設備整體性能及安全，甚至造成所轄局部地區乃至全部地區的停電事故，由于某些電力設備自身結構原因，進行停電檢修時需投入大量的人力物力，耗費較長的維修時間，造成影響和損失都很大。因此，電力設備發生故障之前，如能及時排查并判斷內部缺陷隐患位置、性質及嚴重程度，就顯得尤為重要。我單位可對變電設備進行X射線缺陷隐患排查，同時精準局放定位。

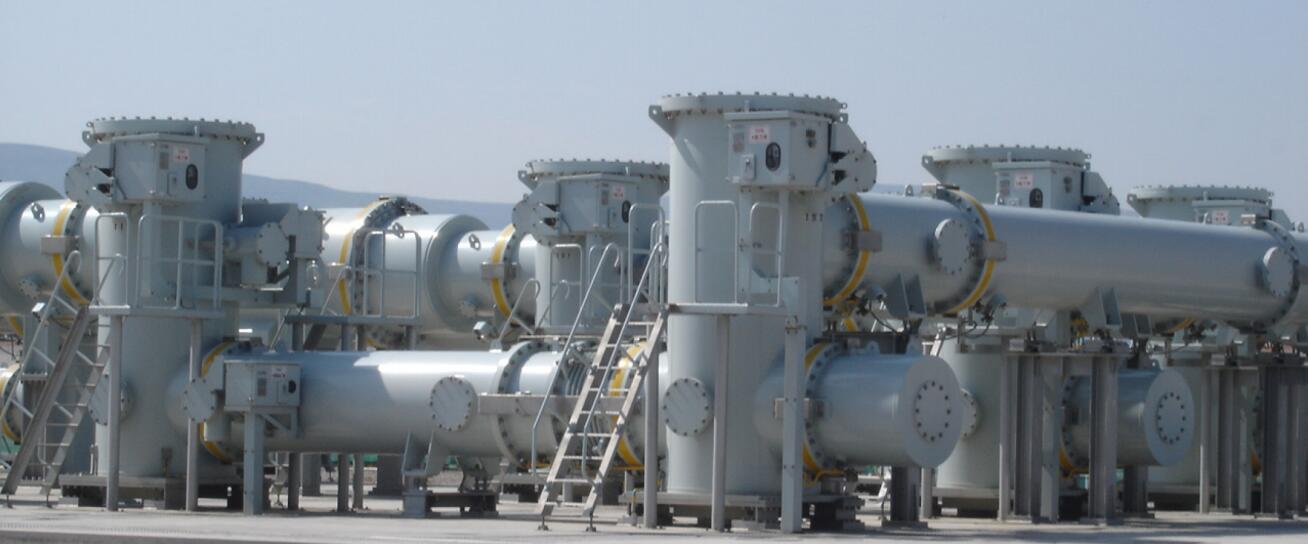

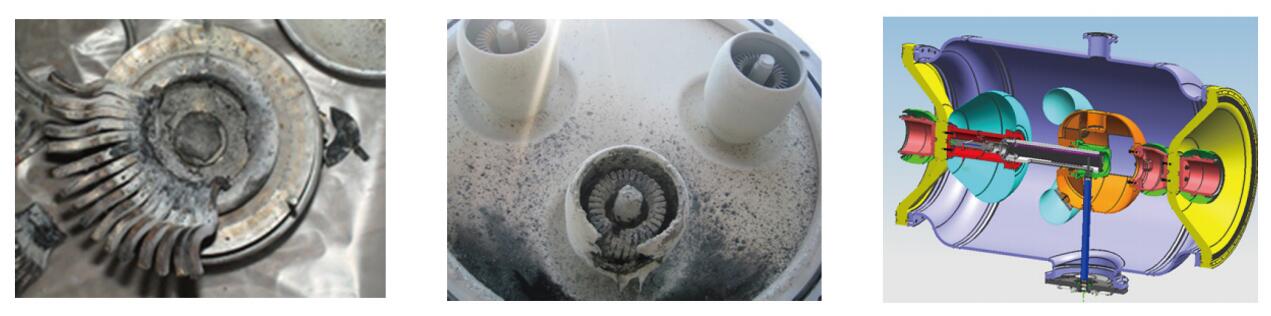

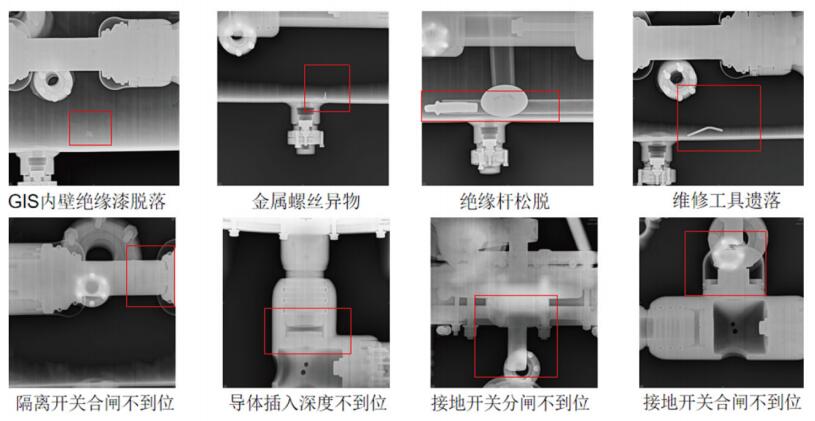

X射線可檢測電力GIS設備的安裝缺陷、材料缺陷、運行過程産生的缺陷等，可檢測GIS設備部件的變形、破損、斷裂等，設備材 料的氣孔、夾雜、裂紋、疏松等缺陷、安裝設備不到位、運行過程中産生的斷線、分合閘不到位、異物缺陷等。适用于隔 離開關、接地開關、斷路器、盆式絕緣子、吸附劑罩、母線接頭、支撐絕緣子、電流互感器、電壓互感器等電力設備部件 的結構性缺陷檢測。

國內部分GIS設備的斷路器、隔離開關、PT、CT和變壓器結構尺寸較大、厚度較大，常規的X射線源穿透力不足難以有效分析內部的結構狀态。

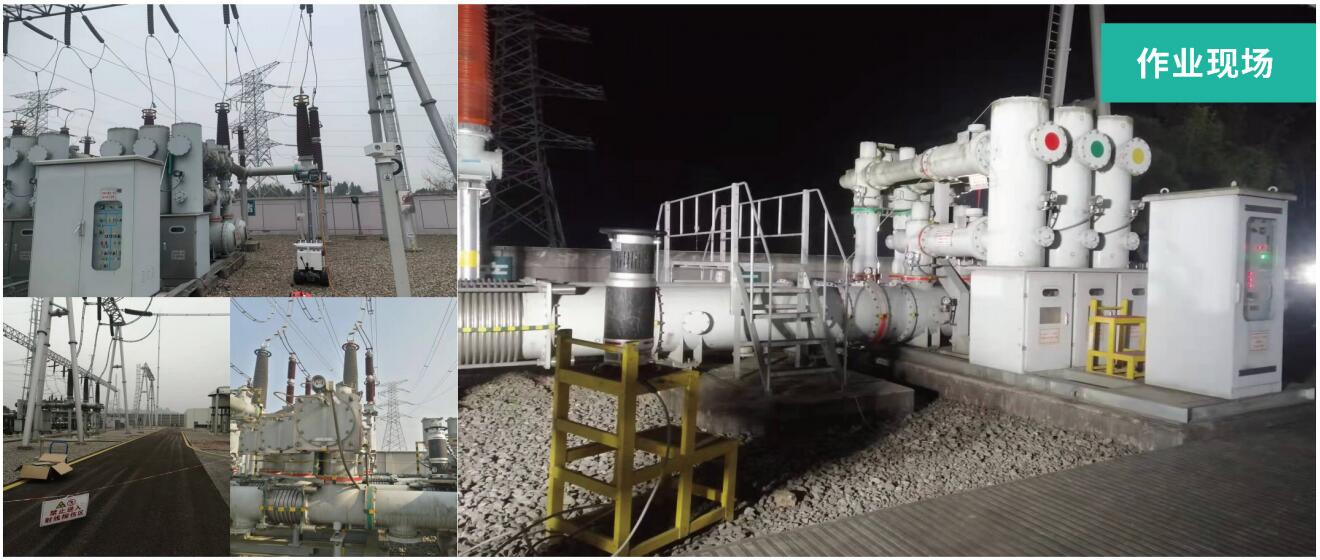

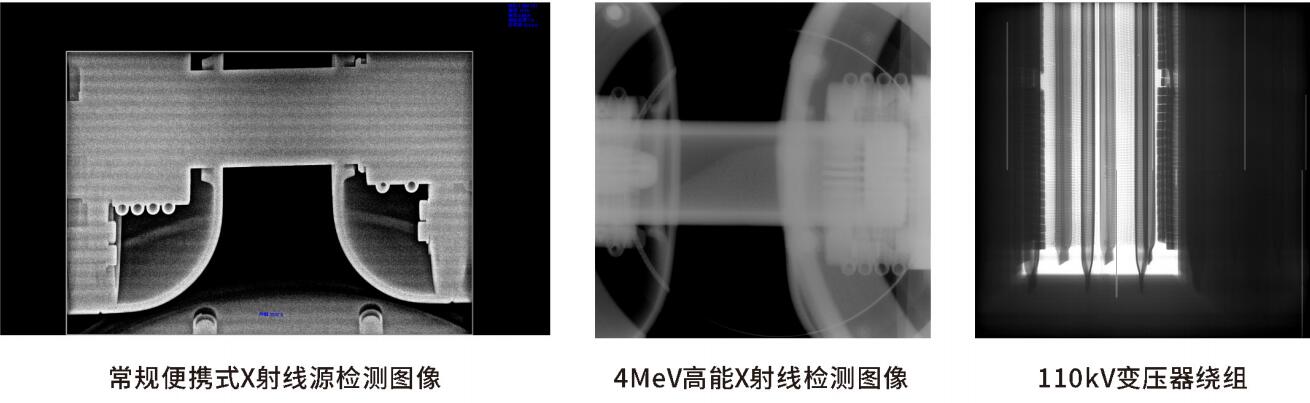

經過試驗，采用2、4、6MeV高能電子加速器對大厚度的500kVGIS設備部件進行檢測，可以清晰看到部件的各種細節,比如吸附劑、吸附劑罩、斷路器滅弧室、動觸頭合閘深度、彈簧松緊狀态等,圖形質量優異、厚度寬容度很大。電子直線加速器是一種利用高頻電場加速電子的加速裝置,具有廣泛的應用價值。利用其打靶産生的X射線,可以實現對被檢測件的無損檢測。小型加速器具有可移動性和便攜性,可以對在役的大厚度電力設備進行檢測，可以成為消除、避免和杜絕電力溪設備發生嚴重事故的有效手段。

局部放電是電力設備絕緣劣化的征兆和表現形式,又是絕緣進一步劣化的原因。由于絕緣擊穿的後果經常比較嚴重,因而對電力設備進行局部放電檢測顯的尤為重要。局部放電幅值通常較小,但它們卻可以使絕緣性不斷下降,可能導緻最終的故障。帶電式局部放電檢測提供了既快速又簡單的方法,用以識别可能會引起停電或人員傷害的潛在絕緣故障。

對變電設備進行局部放電檢測的方法很多:特高頻檢測法(UHF)、高頻檢測法(HF)、超聲波檢測法(AE/AA)、暫态地電壓檢測法(TEV)等。我單位采用UHF、HF、AE、TEV、AA等多種聯合的檢測方法測量局部放電，提供多種局部放電二維,三維圖譜波形和放電幅度情況,可以較好地評估電氣設備局部放電情況。

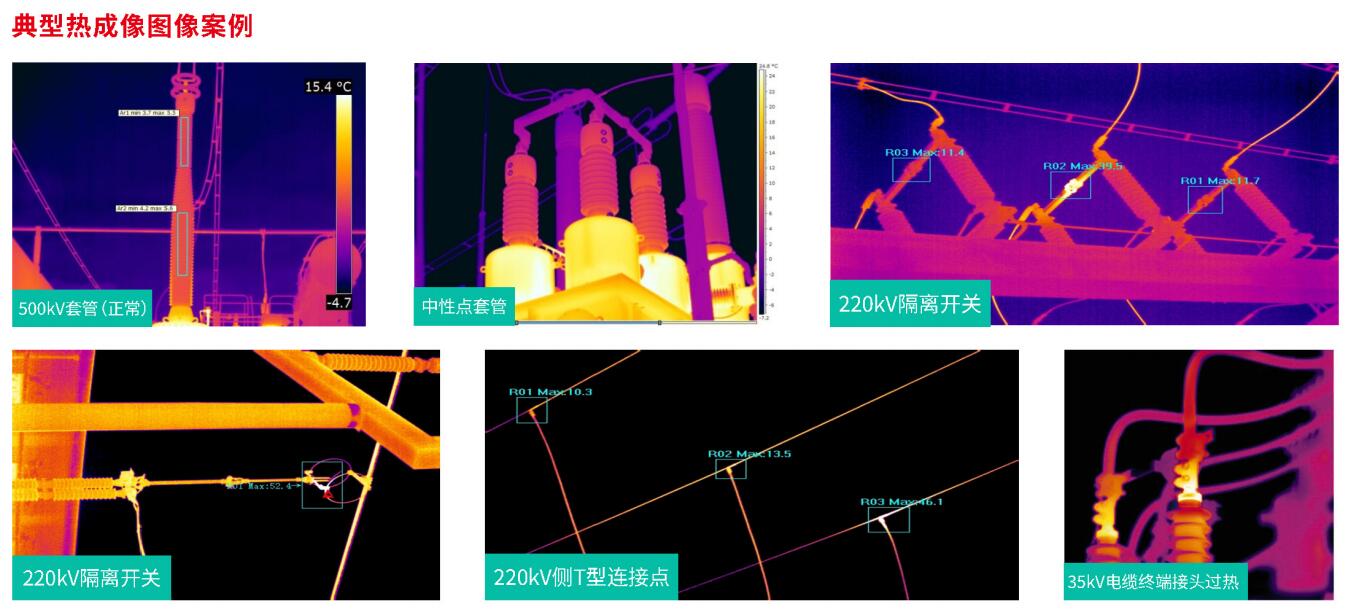

不同的設備或者是同一設備的不同部位，往往發生故障時的表現特征卻不盡相同,比如有:聲響異常、氣味異常、形狀變形等等。而在這其中,溫度異常可以說是各種電力設備故障中最常見的特征之一。而紅外測溫和診斷技術就是能及時發現、檢測到這種異常溫度的有效途徑之一。從最初引入到如今的廣為應用,諸多實踐證明:紅外測溫與診斷在電力設備的安全穩定運行以及故障預測診斷等方面發揮着越來越顯著的作用。

與傳統測溫方式相比,紅外監測和診斷可以做到:保持--定距離、不接觸、不停電、不解體、不取樣，做到省時、省力,降低電氣設備的運行維護費用;适用面廣、靈敏度高，儀器設備操作方便;可以實現大面積快速掃描成像,熱圖像清晰、直觀精準的局部溫度測量。

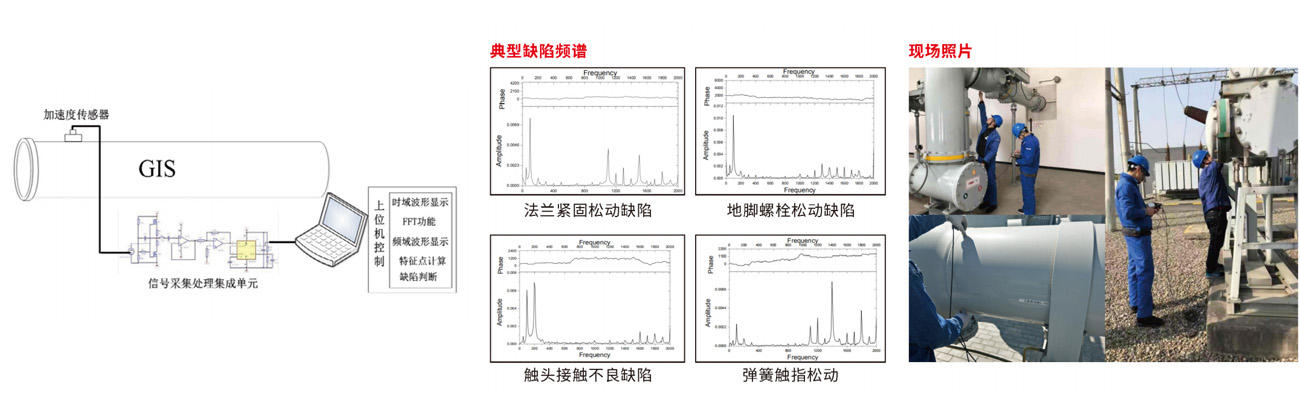

GIS或變壓器導體流過周期性電流,産生電動力,電動力作用在GIS設備或變壓器上。一旦機械狀态出現問題,會導緻機械振動信号的異常。利用GIS、電力變壓器外殼的振動信号可以有效反應設備的機械狀态，做到對機械缺陷進行及時發現。通過振動法篩查結合X射線成像精确定位,可極大提高故障檢測的效率，降低成本，适用于變電站大面積普查的情形。

振動檢測是-種帶電檢測方法,現場實施安全可靠，且不需要複雜的操作,分析方法也較為直觀,是目前電氣設備狀态檢測領域的較為新穎有效的方法，具有較大的發展前景。

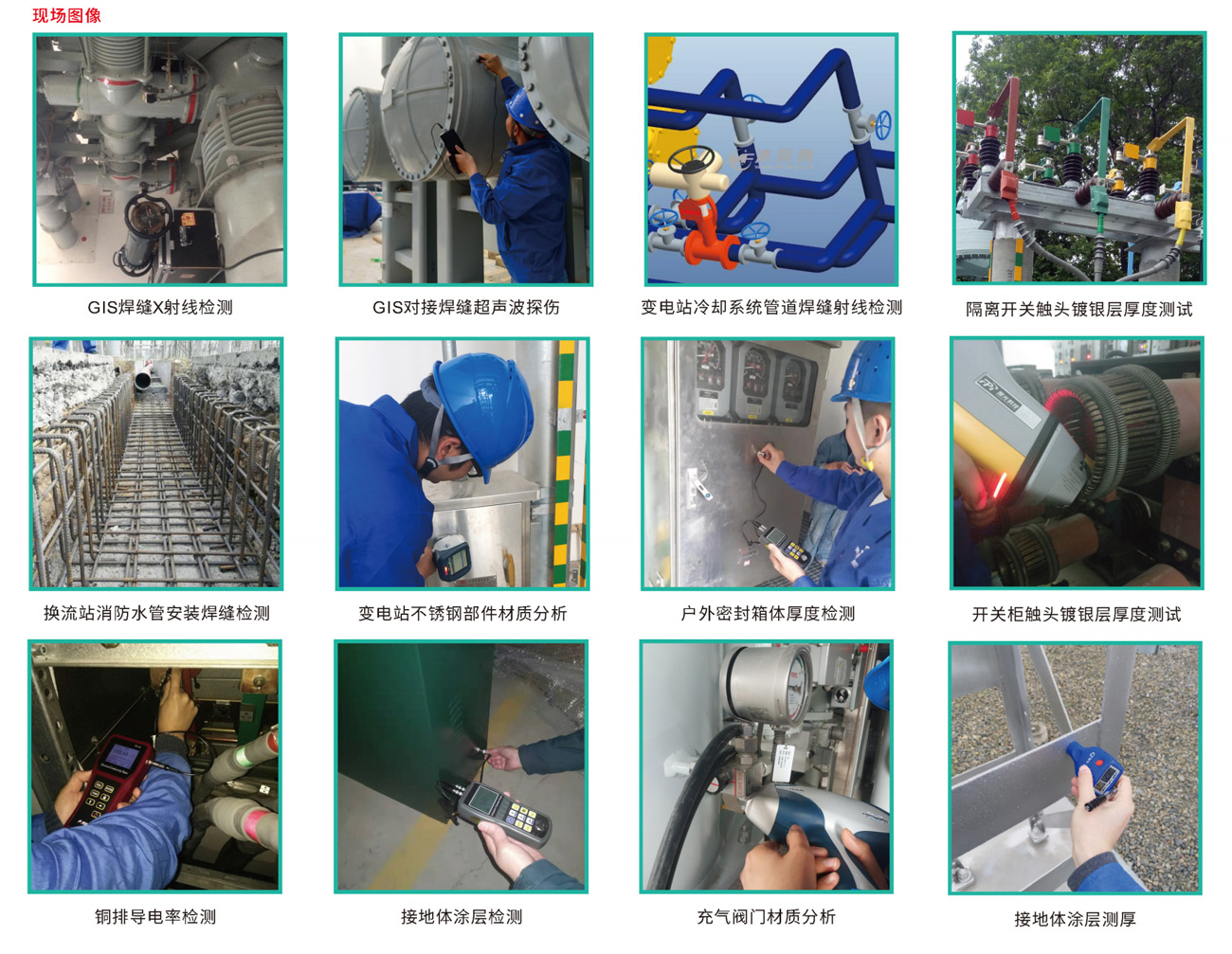

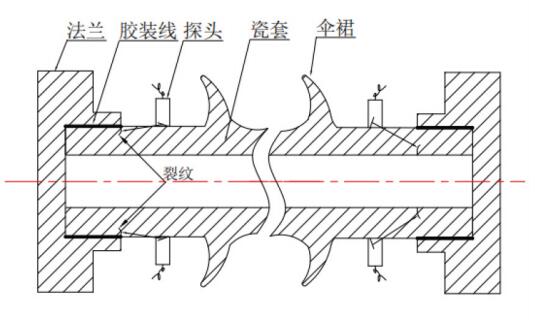

電網金屬技術監督是通過對輸變電設備部件的檢測和評價,确保設備及部件的材質性能、結構強度、防腐性能等滿足規範要求,防止其在運行過程中發生過熱、腐蝕、形變、斷裂等引發設備故障事故,提高輸變電設備運行的可靠性,延長設備的使用壽命,金屬技術監督包含變電、換流、輸電、配電的隔離開關觸頭鍍銀層厚度檢測、開關櫃觸頭鍍銀層厚度檢測、戶外密閉箱體厚度檢測、變電站不鏽鋼部件材質分析、GIS和罐式斷路器殼體對接焊縫超聲波檢測、變電站開關櫃銅排檢測、調相機潤滑油系統和冷卻系統管道焊縫射線檢測、輸電線路塔材焊縫質量檢測等30個項目。

我單位配置的金屬技術監督檢測設備主要有進口超聲波探傷儀、X射線數字成像系統、渦流檢測儀、電導率測試儀、便攜式合金分析儀、塗層測厚儀等。
